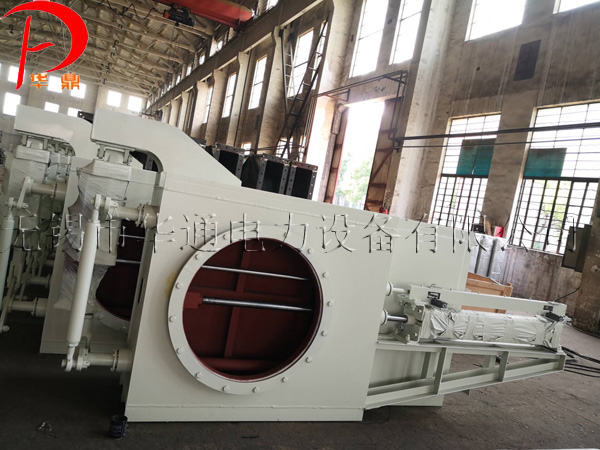

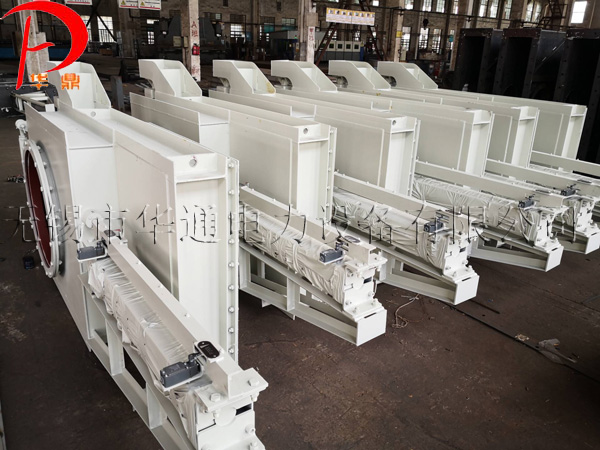

氣動鎖緊隔絕門
概述
氣動隔絕門是火電廠鍋爐系統中不可缺少的重要配套部件，安裝于鍋爐冷、熱風道中需要關斷隔絕的場合。該產品啟閉靈活、關斷嚴密，且堅固耐用。是火電廠鍋爐配套的設備，廣泛應用于全國各大電廠。
主要結構特點

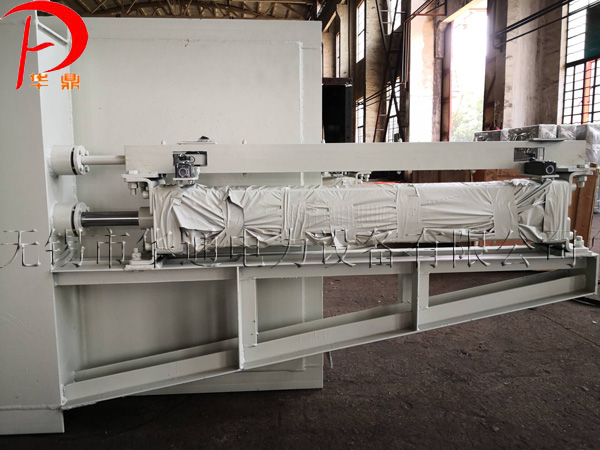

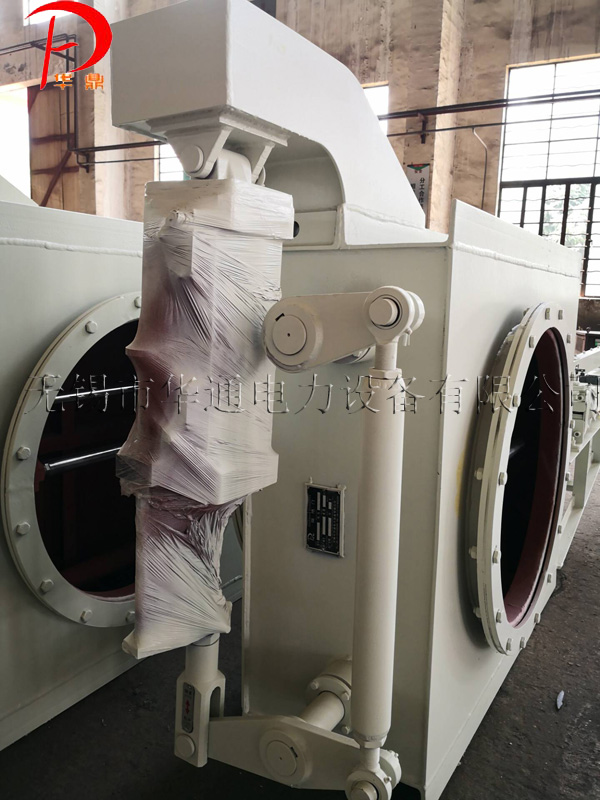

1、門板的啟閉、鎖緊由電氣聯鎖控制。當關閉風道時（按扭關門），啟閉氣缸推動門板運行，關門倒位后，鎖緊氣缸同時拉動曲柄，帶動凸輪機構動作來鎖緊門板，使門板上的耐高溫密封填料與門座緊密接觸，實現隔絕風道內介質流動； 當開啟風道時（按扭開門），鎖緊氣缸推動曲柄，帶動凸輪機構動作來松開門板，松開到位后，啟閉氣缸拉動門板，實現開啟風道內介質流動。
2、門板密封填料采用耐高溫的高碳纖維鎳絲盤根，密閉性能好，耐用度高。 裝填在門板密封面上，呈封閉環狀。
3、設有檢修門，可在風道外檢修或更換門板上的密封盤根。
4、門板導軌采用優化設計，減少了積灰現象，降低了使用過程中的故障率。
5、隔絕門就地控制箱留有遠控接點，有利于集中控制。
6、對于熱風隔絕門，在氣缸推桿及鎖緊軸處設有氣密封接口 G1/2。
7、在隔絕門底部設有吹掃裝置，可操作 G2”手動球閥定期吹掃積灰。
